·螺牙规格: 内螺纹公制牙(Metric)
·产品材质: 塑料部分采用UL认可之无卤素(Halogen-Free)尼龙PA66(防火等级UL94V-2)制成;(可定制UL认可的V-0防火等级尼龙原料);
橡胶部分采用三元乙丙(EPDM)耐候橡胶制成。(可定制耐寒、耐高温橡胶;耐高酸碱、耐化学与抗腐蚀橡胶)。
·保护等级: IP68
·工作温度: 静态-40℃至100℃,或瞬间可耐热至120℃;动态-20℃至80℃,或瞬间可耐热至100℃.
·产品特性: 本款能使对线中间有一个合理的空间,即使拉扯管线也能完全保持紧密防水的产品。产品广泛地应用于移动式的自动化设备之防水、防油与气密的场合。
·颜色种类: 黑色、灰色,其它颜色可定做。

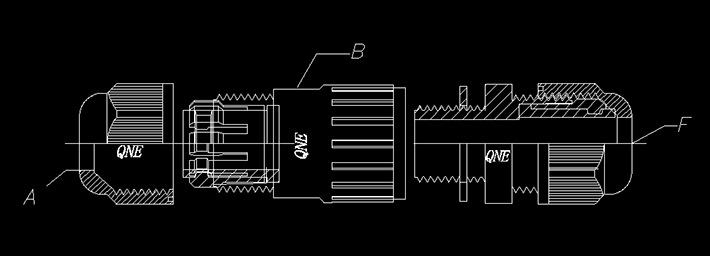

编号
Item.No.
|
电缆范围
Cable Range
Ф(mm)A
|
电缆范围 (可对应QNE强能分体、连体电缆接头使用)
Cable Range
Ф(mm)F
|
扳扳手径
Spanner Size
A&F&B(mm)
|
包装
Std.Pkg
(pcs)
|
TNCG-M20-7-7
|
3-7
|
3-7 (NCG-M20M -7)
|
22/22/23
|
50
|
TNCG-M20-7-7
|
3-7
|
6-10 (NCG-M20M -10)
|
22/22/23
|
50
|
TNCG-M20-7-9
|
3-7
|
5-9 (NCG-M20S -9)
|
22/24/23
|
50
|
TNCG-M20-7-9
|
3-7
|
8-12.5(NCG-M20S -12.5)
|
22/44/23
|
50
|
TNCG-M20-7-11
|
3-7
|
5-11 (NCG-M20 -11)
|
22/27/23
|
50
|
TNCG-M20-7-14
|
3-7
|
9-13.5 (NCG-M20 -13.5)
|
22/27/23
|
50
|
TNCG-M20-10-10
|
5-10
|
6-10 (NCG-M20M -10)
|
22/22/23
|
50
|
TNCG-M20-10-9
|
5-10
|
5-9 (NCG-M20S -9)
|
22/24/23
|
50
|
TNCG-M20-10-9
|
5-10
|
8-12.5(NCG-M20S -12.5)
|
22/24/23
|
50
|
TNCG-M20-7-11
|
5-10
|
5-11 (NCG-M20 -11)
|
22/27/23
|
50
|
TNCG-M20-7-14
|
5-10
|
9-14 (NCG-M20 -12.5)
|
22/27/23
|
50
|
TNCG-M25-11-9
|
5-11
|
5-9 (NCG-M25M-9)
|
27/24/23
|
50
|
TNCG-M25-11-12.5
|
5-11
|
6-12.5 (NCG-M25M-12.5)
|
27/24/23
|
50
|
TNCG-M25-11-11
|
5-11
|
5-11 (NCG-M25S -11)
|
27/27/27
|
50
|
TNCG-M25-11-14
|
5-11
|
8.5-14 (NCG-M25S -14
|
27/27/27
|
50
|
TNCG-M25-11-13
|
5-11
|
7-13 (NCG-M25 -13)
|
27/33/27
|
50
|
TNCG-M25-11-17.5
|
5-11
|
12.5-18(NCG-M25 -17.5)
|
27/33/27
|
50
|
TNCG-M25-14-9
|
5-11
|
5-9 (NCG-M25M-9)
|
27/24/27
|
50
|
TNCG-M25-14-12.5
|
5-11
|
6-12.5 (NCG-M25M-12.5)
|
27/24/27
|
50
|
TNCG-M25-14-11
|
5-11
|
5-11 (NCG-M25S -11)
|
27/27/27
|
50
|
TNCG-M25-14-14
|
5-11
|
8.5-14 (NCG-M25S -14
|
27/27/27
|
50
|
TNCG-M25-14-13
|
5-11
|
7-13 (NCG-M25 -13)
|
27/33/27
|
50
|
TNCG-M25-14-17.5
|
5-11
|
12.5-18(NCG-M25 -17.5)
|
27/33/27
|
50
|
|
